Новое поколение BOGE серии S - ещё более высокое качество!

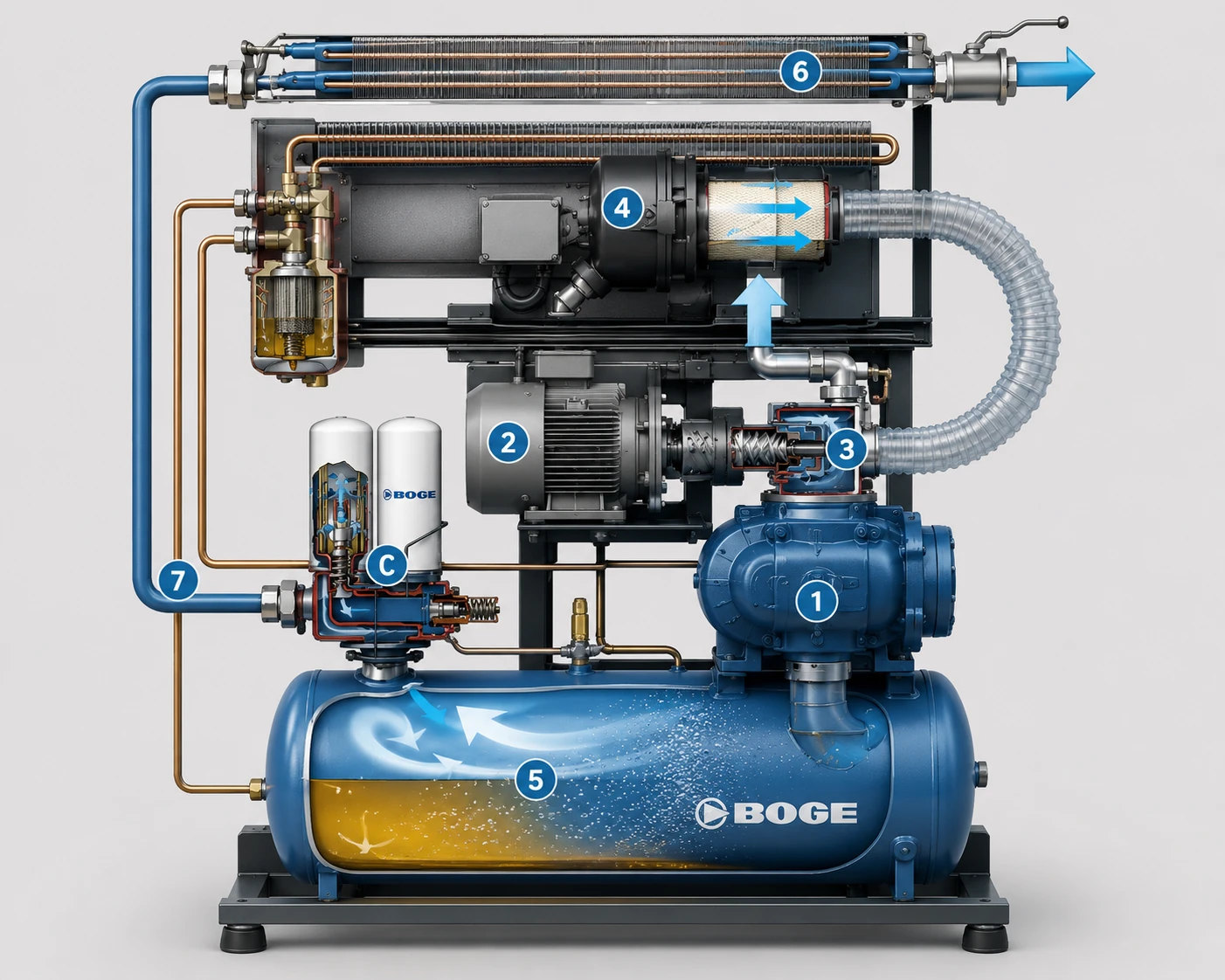

Особенности нового поколения:
A Новая ступень сжатия BOGE effilence
В Система охлаждения новой конструкции
С Оптимизированная сепарация масла
Убедительные преимущества серии S BOGE:
- Экономичный двигатель класса IE3
- Продуманная конструкция системы охлаждения
- Бесклапанная система смазки и многофункциональный клапан всасывания
- Всасывающий фильтр тонкой очистки с бумажным картриджем
- Надёжная система сепарации масла с горизонтальным маслобаком
- Автономный охладитель с отдельным вентилятором
- Внутренний трубопровод из стальной трубы
- Интегрированный шкаф управления
- Удобная для проведения технического обслуживания конструкция
Преимущества рациональной конструкции:
Серия BOGE S убедительна своей продуманностью, качеством исполнения и высокой экономичностью. Все компоненты созданы с применением ноу-хау и многолетнего опыта наших инженеров - преимущества, который вы будете ощущать в повседневной работе.
Идеальная смазка для компрессоров BOGE серии S с блоками сжатия третьего поколения: BOGE SYPREM S.
Преимущества:
- Полностью синтетическое средство смазки и охлаждения
- Пониженная испаряемость, снижающая расход и унос сжатым воздухом
- Увеличенный срок службы: интервал между заменами до 9000 часов наработки
- Индекс вязкости 55 с оптимальными характеристиками для широкого диапазона рабочих температур
- Предотвращает отложения, что продлевает сроку службы ступени компрессора и фильтрующих материалов
Использование BOGE Syprem S позволяет продлить гарантию до пяти лет в рамках расширенной гарантийной программы Boge bestcair. Более подробная информация - у технических специалистов нашей компании.
ОДНИ ИЗ ЛУЧШИХ СТАЛИ ЕЩЁ ЛУЧШЕ!
Серия S устанавливает новые стандарты эффективного и надежного производства сжатого воздуха.
BOGE сделали одну из лучших на рынке серий винтовых компрессоров еще лучше. Сохранив проверенную философию дизайна, эффективность, плавность хода и уровень звукового давления значительно оптимизированы. Получите удовольствие от эксплуатации лучшей серии S всех времен!
*на фотографии показана версия со встроенным осушителем
ЕЩЁ ЭФФЕКТИВНЕЕ
Новое поколение BOGE серии S имеет самую эффективную ступень сжатия, когда-либо проектировавшуюся BOGE: BOGE effilence. Стандартно устанавливаемые в каждой машине серии S-3, ступени BOGE effilence, за счёт повышенной производительности и улучшенной сепарации масла, обеспечивают повышенную эффективность нового поколения компрессоров.
ЕЩЁ ТИШЕ
В дополнение к инновационной ступени компрессора BOGE effilence, новый блок охлаждения делает серию BOGE S-3 ещё тише, как никогда раньше. Обороты вентилятора уменьшены в два раза, тем самым снижен уровень шума - улучшенное и более стабильное охлаждения. Результатом является практически бесшумная серия S всех времен!
ЛЁГКОСТЬ УПРАВЛЕНИЯ
В компрессорах серии S устанавливается новейшая модульная система управления focus control 2.0: самая современная в отрасли система управления радует не только интуитивно понятным интерфейсом. В дополнении к отображению эффективности и монитору утечек BOGE, система включает в себя так же и контроль доступа RFID.
ПРОВЕРЕННАЯ КОНСТРУКЦИЯ
При всех проведенных модернизациях проверенная конструкция серии S осталась неизменной: надёжная система охлаждения, эффективная система сепарации масла с горизонтальным маслобаком и премиальное качество одних из самых надежных винтовых компрессоров на рынке.
Модель BOGE | Максимальное рабочее давление** | Эффективная производительность* | Мощность | Размеры 1) с шумоизоляцией | Размеры 2) с усиленной шумоизоляцией | Выход сжатого воздуха | Вес с шумоизоляцией | Вес с усиленной шумоизоляцией | |||||
Двигатель | Вентилятор | ||||||||||||
bar | psig | m3/min | cfm | кВт | л.с. | кВт | л.с. | ДxШxВ, мм | ДxШxВ, мм | ||||
S 90-3 | 8 | 115 | 11,35 | 400,8 | 65 | 90 | 2,2 | 3 | 1995x1065x1455 | 1995x1065x1950 | G 1½ | 1328 | 1378 |
S 90-3 | 10 | 150 | 10,18 | 359,5 | 65 | 90 | 2,2 | 3 | 1995x1065x1455 | 1995x1065x1950 | G 1½ | 1328 | 1378 |
S 90-3 | 13 | 190 | 8,87 | 313,2 | 65 | 90 | 2,2 | 3 | 1995x1065x1455 | 1995x1065x1950 | G 1½ | 1328 | 1378 |
SD 90-3 | 8 | 115 | 11,35 | 400,8 | 65 | 90 | 2,2 | 3 | 1995x1065x1950 | 1995x1065x1950 | G 1½ | 1498 | 1548 |
SD 90-3 | 10 | 150 | 10,18 | 359,5 | 65 | 90 | 2,2 | 3 | 1995x1065x1950 | 1995x1065x1950 | G 1½ | 1498 | 1548 |
SD 90-3 | 13 | 190 | 8,87 | 313,2 | 65 | 90 | 2,2 | 3 | 1995x1065x1950 | 1995x1065x1950 | G 1½ | 1498 | 1548 |
S 100-3 | 8 | 115 | 12,8 | 452 | 75 | 100 | 2,2 | 3 | 1995x1065x1455 | 1995x1065x1950 | G 1½ | 1358 | 1408 |
S 100-3 | 10 | 150 | 11 | 388,5 | 75 | 100 | 2,2 | 3 | 1995x1065x1455 | 1995x1065x1950 | G 1½ | 1358 | 1408 |
S 100-3 | 13 | 190 | 9,53 | 336,5 | 75 | 100 | 2,2 | 3 | 1995x1065x1455 | 1995x1065x1950 | G 1½ | 1358 | 1408 |
SD 100-3 | 8 | 115 | 12,8 | 452 | 75 | 100 | 2,2 | 3 | 1995x1065x1950 | 1995x1065x1950 | G 1½ | 1528 | 1578 |
SD 100-3 | 10 | 150 | 11 | 388,5 | 75 | 100 | 2,2 | 3 | 1995x1065x1950 | 1995x1065x1950 | G 1½ | 1528 | 1578 |
SD 100-3 | 13 | 190 | 9,53 | 336,5 | 75 | 100 | 2,2 | 3 | 1995x1065x1950 | 1995x1065x1950 | G 1½ | 1528 | 1578 |
SF 100-3 | 7,5 | 110 | 2,99 - 13,18 | 105,6 - 465,4 | 75 | 100 | 2,2 | 3 | 2043x1065x1455 | 2043x1065x1950 | G 1½ | 1388 | 1438 |
SF 100-3 | 8 | 115 | 2,91 - 12,80 | 102,8 - 452,0 | 75 | 100 | 2,2 | 3 | 2043x1065x1455 | 2043x1065x1950 | G 1½ | 1388 | 1438 |
SF 100-3 | 10 | 150 | 2,58 - 11,00 | 91,1 - 368,5 | 75 | 100 | 2,2 | 3 | 2043x1065x1455 | 2043x1065x1950 | G 1½ | 1388 | 1438 |
SF 100-3 | 13 | 190 | 2,09 - 9,53 | 73,8 - 336,5 | 75 | 100 | 2,2 | 3 | 2043x1065x1455 | 2043x1065x1950 | G 1½ | 1388 | 1438 |
SDF 100-3 | 7,5 | 110 | 2,99 - 13,18 | 105,6 - 465,4 | 75 | 100 | 2,2 | 3 | 2043x1065x1950 | 2043x1065x1950 | G 1½ | 1538 | 1588 |
SDF 100-3 | 8 | 115 | 2,91 - 12,80 | 102,8 - 452,0 | 75 | 100 | 2,2 | 3 | 2043x1065x1950 | 2043x1065x1950 | G 1½ | 1538 | 1588 |
SDF 100-3 | 10 | 150 | 2,58 - 11,00 | 91,1 - 368,5 | 75 | 100 | 2,2 | 3 | 2043x1065x1950 | 2043x1065x1950 | G 1½ | 1538 | 1588 |
SDF 100-3 | 13 | 190 | 2,09 - 9,53 | 73,8 - 336,5 | 75 | 100 | 2,2 | 3 | 2043x1065x1950 | 2043x1065x1950 | G 1½ | 1538 | 1588 |
S 101-3 | 8 | 115 | 13,9 | 490,9 | 75 | 100 | 2,2 | 3 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2047 | 2107 |
S 101-3 | 10 | 150 | 11,83 | 417,8 | 75 | 100 | 2,2 | 3 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2047 | 2107 |
S 101-3 | 13 | 190 | 11,1 | 392 | 75 | 100 | 2,2 | 3 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2047 | 2107 |
SD 101-3 | 8 | 115 | 13,9 | 490,9 | 75 | 100 | 2,2 | 3 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2213 | 2273 |
SD 101-3 | 10 | 150 | 11,83 | 417,8 | 75 | 100 | 2,2 | 3 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2213 | 2273 |
SD 101-3 | 13 | 190 | 11,1 | 392 | 75 | 100 | 2,2 | 3 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2213 | 2273 |
S 125-3 | 8 | 115 | 15,75 | 556,2 | 90 | 125 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2067 | 2127 |
S 125-3 | 10 | 150 | 14,25 | 503,2 | 90 | 125 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2067 | 2127 |
S 125-3 | 13 | 190 | 11,8 | 416,7 | 90 | 125 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2067 | 2127 |
SD 125-3 | 8 | 115 | 15,75 | 556,2 | 90 | 125 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2233 | 2293 |
SD 125-3 | 10 | 150 | 14,25 | 503,2 | 90 | 125 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2233 | 2293 |
SD 125-3 | 13 | 190 | 11,8 | 416,7 | 90 | 125 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2233 | 2293 |
S 150-3 | 8 | 115 | 18,44 | 651,2 | 110 | 150 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2132 | 2192 |
S 150-3 | 10 | 150 | 16,25 | 573,9 | 110 | 150 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2132 | 2192 |
S 150-3 | 13 | 190 | 14,25 | 503,2 | 110 | 150 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2132 | 2192 |
SD 150-3 | 8 | 115 | 18,44 | 651,2 | 110 | 150 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2298 | 2358 |
SD 150-3 | 10 | 150 | 16,25 | 573,9 | 110 | 150 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2298 | 2358 |
SD 150-3 | 13 | 190 | 14,25 | 503,2 | 110 | 150 | 4 | 5,5 | 2366x1315x1760 | 2366x1315x2255 | G 2½ | 2298 | 2358 |
SF 150-3 | 7,5 | 110 | 4,77 - 18,95 | 168,5 - 669,2 | 110 | 150 | 4 | 5,5 | 2414x1315x1760 | 2414x1315x2255 | G 2½ | 2200 | 2260 |
SF 150-3 | 8 | 115 | 4,64 - 18,44 | 163,9 - 651,2 | 110 | 150 | 4 | 5,5 | 2414x1315x1760 | 2414x1315x2255 | G 2½ | 2200 | 2260 |
SF 150-3 | 10 | 150 | 4,27 - 16,25 | 150,8 - 573,9 | 110 | 150 | 4 | 5,5 | 2414x1315x1760 | 2414x1315x2255 | G 2½ | 2200 | 2260 |
SF 150-3 | 13 | 190 | 2,97 - 14,25 | 104,9 - 503,2 | 110 | 150 | 4 | 5,5 | 2414x1315x1760 | 2414x1315x2255 | G 2½ | 2200 | 2260 |
SDF 150-3 | 7,5 | 110 | 4,77 - 18,95 | 168,5 - 669,2 | 110 | 150 | 4 | 5,5 | 2414x1315x1760 | 2414x1315x2255 | G 2½ | 2366 | 2426 |
SDF 150-3 | 8 | 115 | 4,64 - 18,44 | 163,9 - 651,2 | 110 | 150 | 4 | 5,5 | 2414x1315x1760 | 2414x1315x2255 | G 2½ | 2366 | 2426 |
SDF 150-3 | 10 | 150 | 4,27 - 16,25 | 150,8 - 573,9 | 110 | 150 | 4 | 5,5 | 2414x1315x1760 | 2414x1315x2255 | G 2½ | 2366 | 2426 |
SDF 150-3 | 13 | 190 | 2,97 - 14,25 | 104,9 - 503,2 | 110 | 150 | 4 | 5,5 | 2414x1315x1760 | 2414x1315x2255 | G 2½ | 2366 | 2426 |
* Производительность компрессора измерена по ISO 1217, Приложение C, при температуре окружающей среды 20°C и соответствующем давлении. Уровень шума по DIN EN ISO 2151:2009 от 64 dB(A).
** Максимальное рабочее давление компрессора. 7,5 бар, следует понимать в качестве расчетного значения. Компрессоры развивают давление 8 бар.
1) шумоизоляция на стороне всаса
2) шумоизоляция на стороне всаса и выхода сжатого воздуха
Указанные значения производительности относятся к компрессорам в стандартной комплектации.
Эффективность в крупном масштабе:
Компрессоры BOGE серии SLF
Эффективная производительность: 1,19 – 35,74 м3/мин, 43 – 1262 cfm
Рабочее давление: 7,5 и 13 bar, 110 и 190 psig
Приводной двигатель: 22 - 200 кВт, 30 - 270 л.с.
Прямой привод + частотный регулятор производительности + встроенная система рекуперации тепла: тройное преимущество
АБСОЛЮТНАЯ ОРИЕНТАЦИЯ НА ПОТРЕБНОСТИ
Блок частотного регулирования берет на себя задачу регулирования скорости вращения приводного двигателя и блока сжатия компрессора. Опционально так же и электродвигатель вентилятора может быть оборудован блоком частотного регулирования: таким образом объём нагнетаемого воздуха для охлаждения полностью соответствует потребностям в нём.
МАКСИМАЛЬНАЯ ЭФФЕКТИВНОСТЬ
При сильных колебаниях объёмов потребления сжатого воздуха и накопительных ресиверах небольшого объёма или при пиковых нагрузках регулирование производительности компрессора за счёт бесступенчатого регулирования оборотов электродвигателя является наиболее экономичным решением.
УПРАВЛЕНИЕ БЛОКОМ ОХЛАЖДЕНИЯ
Начиная с модели S 61-3 опционально предлагаются электродвигатели вентиляторов с частотным регулятором производительности. Это делает компрессоры ещё более эффективными.
ВЫСОКИЙ КПД
С помощью опционально устанавливаемых блоков рекуперации тепла BOGE DUOTHERM BPT можно нагревать воду для отопления или хозяйственных нужд. При температуре компрессорного масла + 85°С, вода, проходящая через теплообменник, нагревается до + 70°С. Таким образом можно использовать до 94 процентов энергии, выделяемой компрессором в виде тепла.
Работа в особенно экономичном режиме:
Компрессоры серии SLF за счёт сочетания прямого привода и частотного регулирования производительности представляют собой очень гибкое решение, подстраивающееся под изменяющиеся объёмы потребления сжатого воздуха. При изменении давления в системе автоматически корректируется объём производимого сжатого воздуха. Компрессор производит ровно столько сжатого воздуха, сколько его в текущий момент времени необходимо.
Новые ступени сжатия BOGE: BOGE effilence серии S-3 является самой эффективной ступенью сжатия, когда-либо проектировавшейся BOGE. Ваше имя стоит на два свои товарные знаки: эффективное сжатие (efficiency) и удивительно тихую работу (silence). Разработанная и производимая в BOGE ступень сжатия BOGE effilence, несёт в себе технологии будущего: испытайте удовольствие от нового уровня эффективности!
BOGE effilence: преимущества конструкции
Минимальный зазор между винтами
За счёт небольшого радиуса винтов, зазор между ними минимизирован, обеспечивая тем самым высокую эффективность.
Аксиальное всасывание
В ступенях начиная с BS 102 реализовано аксиальное всасывание, рассчитанное с помощью специального программного обеспечения: для максимальной степени наполнения и повышенной объемной эффективности.
Скорость вращения
Рассчитана и оптимизирована частота вращения, которая по сравнению со ступенями предыдущего поколения ощутимо ниже. За счет этого снижаются потери эффективности, связанные с разбрызгиванием масла. Ступень работает не только тише, но так же имеет и более длительный срок службы, так как срок службы подшипников зависит от степени нагрузки на них.
Минимальные допуски
Минимальные допуски делают ступень долговечной, эффективной и тихой. Потери эффективности, связанные с зазорами, минимизированы, шумы, обычно вызывающиеся люфтами, особенно на холостом ходу, больше не возникают.
Система смазки
Система смазки отвечает за эффективное охлаждение и минимизацию потерь, связанных с разбрызгиванием.
Соотношение длины и диаметра ротора
Данное соотношение является оптимальным и обеспечивает достижение расчётного давления вкупе с отсутствием деформации.
Профиль 5: 6
Разработанный BOGE профиль винтов 5: 6 (5 зубьев первичного ротора, 6 зубов вторичного ротора) обеспечивает низкий перепад давления между камерами и, тем самым, минимизирует потери объемного потока. Новая геометрия профиля винтов с минимальным уровнем утечек минимизирует межвинтовой зазор и увеличивает объемную эффективность.
Подшипники большого размера
Используются высококачественные подшипники максимально возможного размера. Это позволяет увеличить срок их службы примерно в два раза, по сравнению с предыдущим поколением ступеней.
Оптимизированный выходной контур
Конструкция контура оптимизирована для выходного давления 8-9 бара. Это позволяет исключить вероятность возникновения колебаний давления и обратных потоков.
