ОБЕСПЕЧЕНИЕ СТАБИЛЬНОСТИ ТЕМПЕРАТУРЫ ТОЧКИ РОСЫ СЖАТОГО ВОЗДУХА
В данной статье рассматриваются проблемы с обеспечением стабильности температуры точки росы при использовании осушителей рефрижераторного типа, а так же пути их решения.
ПРИМЕР ИЗ ПРАКТИКИ
Обратилась организация:
Здравствуйте,
Мы эксплуатируем генераторы азота 2 шт. В комплекте с генераторами поставлялись осушители сжатого воздуха Hankison HHDp 1451, производительностью 1450 м3/час каждый . В летнее время данные рефрижераторные осушители не обеспечивают требуемую температуру точки росы на уровне +3°C и фактическая температура точки росы доходит до +10°C.
Мы хотим заменить имеющиеся осушители на адсорбционные, обеспечивающие температуру точки росы -40°C с производительностью 1560м3/ч. Будет ли это эффективно и не нанесет ли вреда генераторам азота?
ПОЯСНЕНИЕ ПРИЧИН ВОЗНИКНОВЕНИЯ ОПИСАННОЙ НЕГАТИВНОЙ СИТУАЦИИ И ПРЕДЛОЖЕННЫЕ ПУТИ ЕЕ ИСПРАВЛЕНИЯ
Если клиент ищет способы решения своей проблемы, образаясь в незнакомую организацию, то о качестве работы поставщика оборудования говорить здесь совершенно излишне. Но вернёмся к возникшей проблеме...

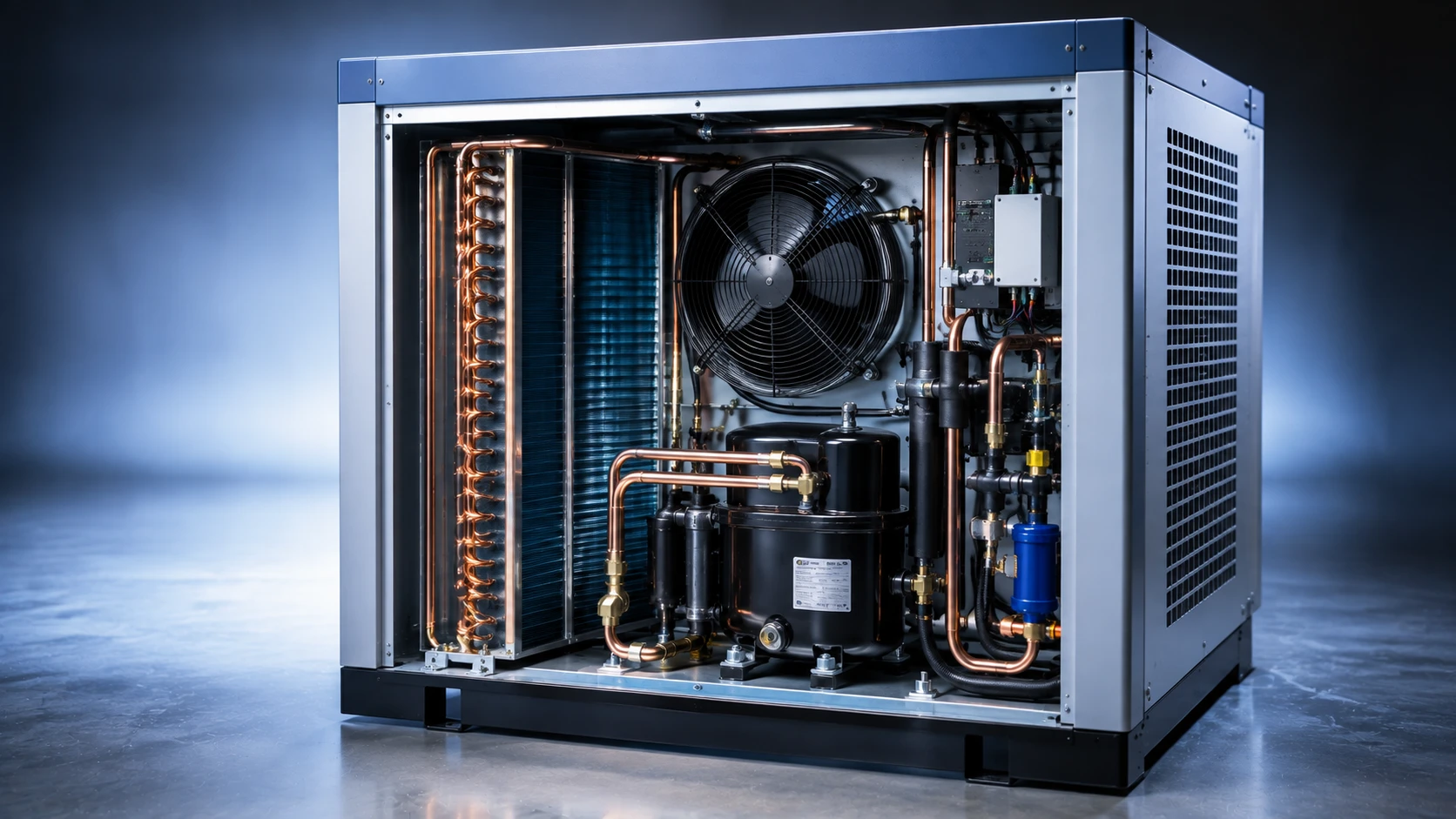

Причина того, что в летнее время рефрижераторные осушители не могут обеспечить заявленную производителем температуру точки росы заключается в том, что в помещении, где они установлены, повышается температура воздуха, что влечет за собой падение производительности осушителя. При этом поток воздуха остаётся прежним, при этом воздух, поступающий от компрессора, горячее, чем в холодное время, что тоже ухудшает результат его осушки. С подобными ситуациями мы уже у наших клиентов сталкивались и самым быстрым и эффективным способом решить проблему была установка кондиционера в помещении, где установлен осушитель, а так же организация забора компрессором охлажденного воздуха из помещения.
Второй вариант - установить более производительные рефрижераторные осушители, пользуясь данными из нижеприведенной таблицы. При этом совершенно неважно какая компания является производителем рефрижераторного осушителя, поскольку законы физики для всех едины.
КОЭФФИЦИЕНТЫ ДЛЯ РАСЧЕТА ПРОИЗВОДИТЕЛЬНОСТИ РЕФРИЖЕРАТОРНОГО ОСУШИТЕЛЯ С УЧЕТОМ РЕАЛЬНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ
| Температура окружающей среды/охлаждающей жидкости | °C | 25 | 30 | 35 | 40 | 45 | 50 |
| Коэффициент | f1 | 1,00 | 0,94 | 0,88 | 0,81 | 0,75 | 0,68 |
| Температура сжатого воздуха на входе | °C | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 |
| Коэффициент | f2 | 1,22 | 1,00 | 0,83 | 0,69 | 0,58 | 0,49 | 0,46 | 0,43 |
| Давление воздуха | bar | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Коэффициент | f3 | 0,73 | 0,83 | 0,90 | 0,95 | 1,00 | 1,03 | 1,07 | 1,09 | 1,12 | 1,13 | 1,15 | 1,17 | 1,18 | 1,19 |
| Температура точки росы | °C | 3 | 5 | 7 |
| Коэффициент | f4 | 1 | 1,2 | 1,24 |
У ОБРАТИВШЕЙСЯ ОРГАНИЗАЦИИ ПАРАМЕТРЫ ДЛЯ РАСЧЕТА СЛЕДУЮЩИЕ:
V (объёмный поток) = 1450 м3
f1 (температура воздуха в помещении в летнее время повышается до 30°C) = 0,94
f2 (температура сжатого воздуха в летнее время повышается до 45°C) = 0,69:
f3 (давление сжатого вохдуха на входе в осушитель) = 7 бар
f4 (требуемая температура точки росы +3°C) = 1
РАСЧЁТ ДЛЯ ПОДБОРА РЕФРИЖЕРАТОРНОГО ОСУШИТЕЛЯ НЕОБХОДИМОЙ ПРОИЗВОДИТЕЛЬНОСТИ:
1450 м3
------------------ = 2235,58 м3/ч
0,94*0,69*1*1
2235,58 м3/ч - производительность одного рефрижераторного осушителя для обеспечения стабильной температуры точки росы сжатого воздуха в объёме 1450 м3 на уровне +3°C в летнее время. Данные условия обеспечивает рефрижераторный осушитель BOGE DS 460
Установка мощных кондиционеров в помещении или приобретение более производительных, чем эксплуатируемые в настоящее время, рефрижераторных осушителей, будет дешевле, проще и быстрее, чем модернизировать имеющуюся систему, закупая и устанавливая адсорбционные осушители.
МИНУСЫ ЗАМЕНЫ ИМЕЮЩИХСЯ РЕФРИЖЕРАТОРНЫХ ОСУШИТЕЛЕЙ НА АДСОРБЦИОННЫЕ:
1. существенные затраты на приобретение и установку новых адсорбционных осушителей;
2. остановка производства;
3. необходимость реализации старых осушителей
4. до 18% потерь сжатого воздуха на регенерацию адсорбента при использовании адсорбционных осушителей с холодной регенерацией. т.е. в ходе модернизации потребуется еще и приобретение более производительного воздушного компрессора;
5. дополнительные и существенные затраты на электроэнергию 12,8 кВт/ч при использовании адсорбционных осушителей с горячей регенерацией.
Наш клиент выбрал второй вариант - приобрел и установил рефрижераторные осушители большей производительности, согласно проведенных расчетов, и проблема с повышением температуры точки росы в летнее время была решена.
